DIN EN 1092-1 Acélkarimák

A DIN EN 1092-1 egy európai szabvány, amely meghatározza a csövek, szelepek, szerelvények és tartozékok kör alakú, acélból készült karimáira vonatkozó követelményeket. A szabvány címe: "Karimák és csatlakozásaik – Körkarimák csövekhez, szelepekhez, szerelvényekhez és tartozékokhoz, PN jelöléssel – 1. rész: Acélkarimák."



Íme a DIN EN 1092-1 acélkarimák legfontosabb jellemzői:



Hatály:

A szabvány a csőrendszerekben használt acélkarimák széles skáláját fedi le, specifikációkat adva ezek kialakítására, méreteire, anyagaira és nyomásértékeire vonatkozóan.









A karimák típusai:



A DIN EN 1092-1 különféle típusú acélkarimákat definiál, beleértve a hegesztési nyakat, a csúszós, menetes és vakkarimákat. Mindegyik típusnak sajátos tervezési jellemzői és alkalmazásai vannak.

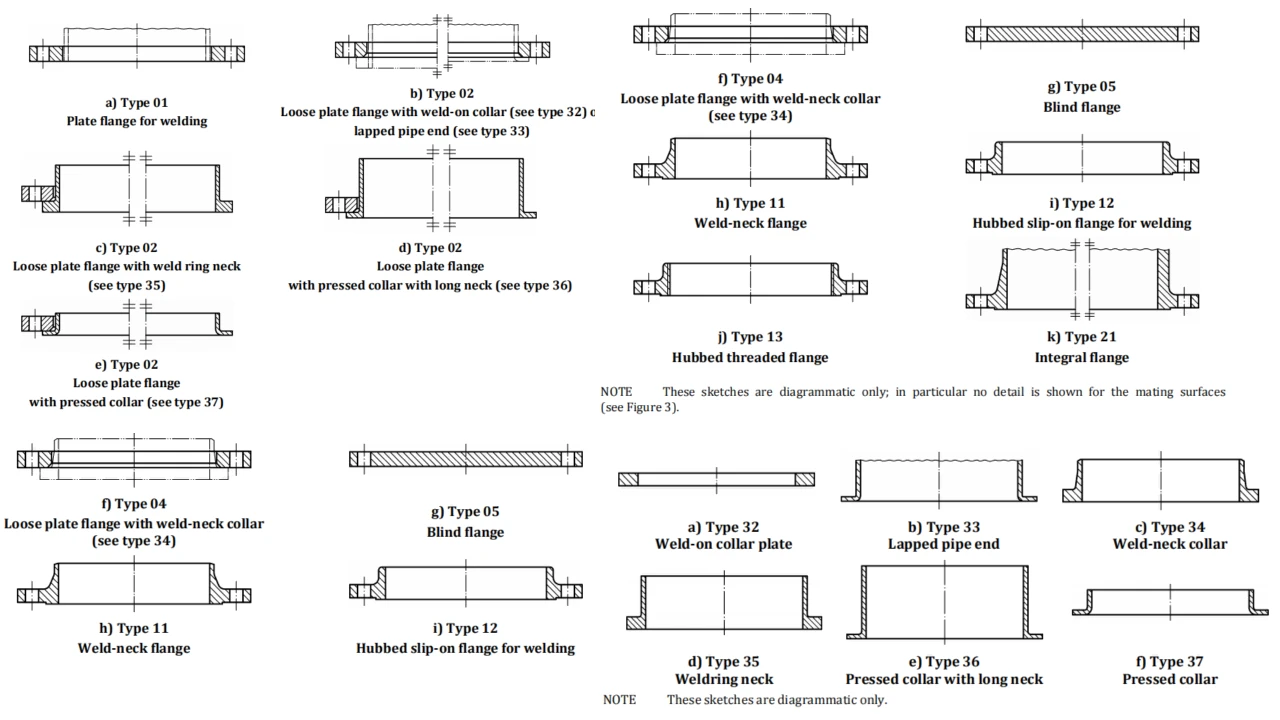

HU 1092-1:2018 Acél karimák és gallérok típusai
Típus sz	Leírás
1	Lemezkarima hegesztéshez
2	Laza lemezkarima ráhegesztett lemezgallérral vagy átlapolt csővéghez
4	Laza lemezkarima hegesztett nyakú gallérral
5	Vakkarima
11	Hegesztett nyakú karima
12	Ágyas felcsúsztatható karima hegesztéshez
13	Ágyú menetes karima
21 a	Integrált karima
32 b	Felhegesztett lemezgallér
33 a, b	Lapolt csővég
34 b	Hegesztett nyakú gallér
35 b	Hegesztő nyak
36 b	Préselt gallér hosszú nyakkal
37 b	Préselt gallér
MEGJEGYZÉS A típusszámok nem egymást követőek, hogy lehetővé tegyék a későbbi kiegészítéseket. a Ez egy nyomástartó berendezés vagy alkatrész szerves része. b A 32-es, 33-as, 35-ös, 36-os és 37-es típusszámok a 02-es típusú karimákkal, a 34-es típusszámú pedig a 04-es típusú karimákkal használhatók.





Nyomásmegnevezés (PN):



A karimákat "PN" (Névleges nyomás) jelöli, amelyet egy számérték követ, jelezve a névleges nyomást. Például a PN6, PN10, PN16, PN25, PN40 és magasabbak a gyakori nyomásjelölések.



Egységes rendszer:



A DIN EN 1092-1 egységes rendszert hoz létre az acélkarimák meghatározására és osztályozására az Európai Unión belül. Ez elősegíti a konzisztenciát és a felcserélhetőséget a különböző alkalmazások és iparágak között.



Méretek és jelölések:



A szabvány részletes előírásokat tartalmaz a karimák méretére vonatkozóan, beleértve a külső átmérőt, a furatátmérőt, a vastagságot és a teljes méreteket. A jelölési követelmények biztosítják a megfelelő azonosítást és megfelelőséget.





Anyagok:



A DIN EN 1092-1 az acélkarimák gyártásához használt anyagokra vonatkozik. Különféle anyagokat tesz lehetővé, beleértve a szénacélt, rozsdamentes acélt és ötvözött acélt, az alkalmazás speciális követelményei alapján.



Alkalmazások:



Ezeket a karimákat széles körben használják csőrendszerekben olyan iparágakban, mint az olaj- és gázipar, a vegyipar, a petrolkémia, az energiatermelés stb. Alkalmazásaik az alacsony nyomástól a magas nyomású környezetig terjednek.



Interoperabilitás:



A szabvány elősegíti az átjárhatóságot azáltal, hogy közös irányelveket ad, biztosítva, hogy a DIN EN 1092-1 szabványok szerint gyártott acélkarimák felcserélhetően használhatók legyenek a különböző rendszerekben.



A DIN EN 1092-1 kulcsfontosságú szerepet játszik az acélkarimák szabványosításában, elősegítve a hatékony és megbízható csatlakozásokat a csőrendszerekben Európa-szerte és azon kívül is.
