DIN EN 1092-1: Európai szabvány a csőrendszerek acélkarimáira

Mi az a DIN EN 1092-1?

A DIN EN 1092-1 egy európai szabvány, amely meghatározza a csövek, szelepek, szerelvények és tartozékok körkarimáira vonatkozó követelményeket. A címe: "Karimák és csatlakozásaik – Kör alakú karimák csövekhez, szelepekhez, szerelvényekhez és tartozékokhoz, PN jelöléssel – 1. rész: Acélkarimák."

Ez a szabvány különféle típusú karimákat határoz meg, például hegesztett nyakú, csúszós, menetes és vakkarimákat, valamint méreteiket, anyagukat és nyomásértékeiket. Útmutatást ad az európai csőrendszerekben használt karimák tervezésére, méreteire és jelölésére vonatkozóan.

A címben szereplő "PN" jelölés a karimák nyomásértékére utal, ami a "Névleges nyomás" rövidítése. A DIN EN 1092-1 egységes rendszert hoz létre a karimák meghatározására az Európai Unión belül, elősegítve a konzisztenciát és az átjárhatóságot a csőrendszerek tervezése és telepítése során.

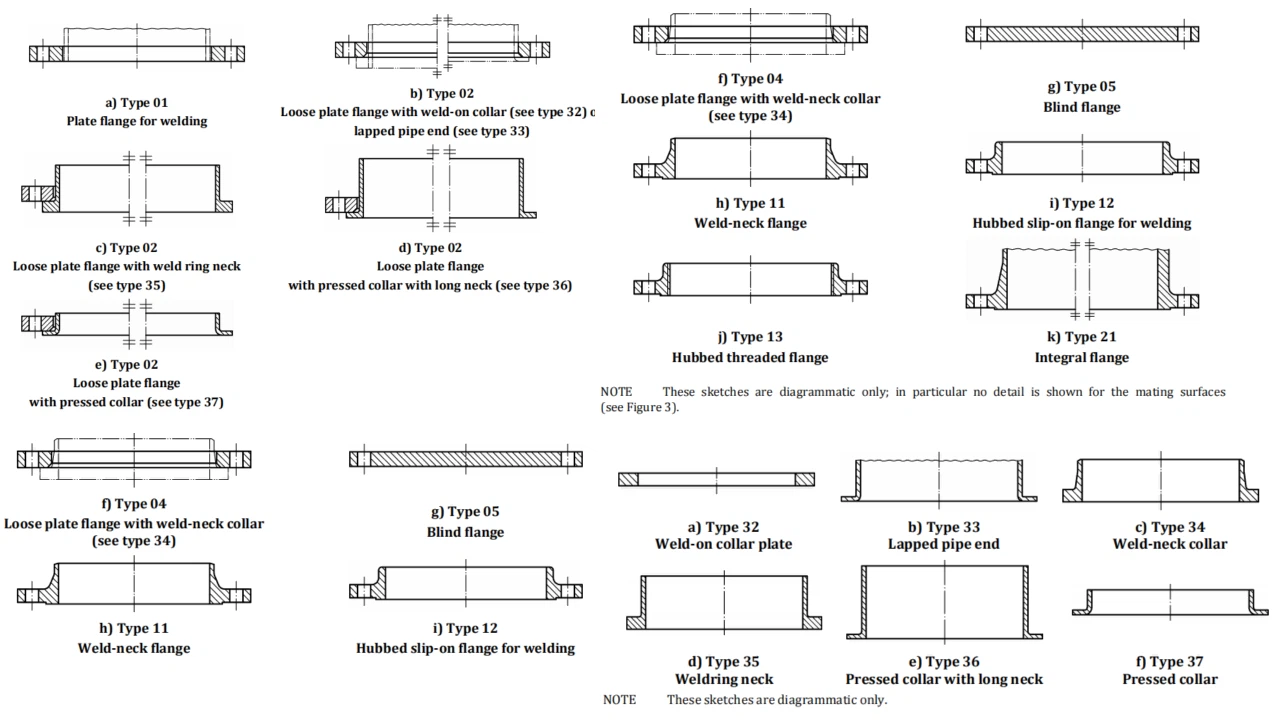

HU 1092-1 Acél karimák és karimák típusai

DIN EN 1092-1 vs. Előző DIN-norma: A karimaszabványok különbségeinek értelmezése

Karima típusok és jelölések:

Korábbi DIN-norma: A karimákat DIN szabványok, például DIN 2635 és DIN 2633 alapján osztályozták, mindegyiknek saját típusa és jelölési rendszere van.

DIN EN 1092-1: Egységes osztályozási rendszert fogad el, ahol a karimatípusok számokkal vannak jelölve, mint például a 11-es típus a hegesztett nyakkarimáknál és a 05-ös típus a vakkarimáknál.

Nyomásértékek:

Korábbi DIN-norma: A karimákat a névleges nyomásértékek, például a PN6 és PN40 alapján szabványosították.

DIN EN 1092-1: Hasonló névleges nyomású (PN) rendszert használ, de Európa-szerte szabványosítja, biztosítva a karimák nyomásértékeinek egységességét.

Méret és anyag kompatibilitás:

Korábbi DIN-norma: A korábbi DIN-szabványok egyes karimaméretei továbbra is használatban lehetnek az új DIN EN 1092-1-méretek mellett.

DIN EN 1092-1: Olyan új karimaméreteket vezet be, amelyek nem léteztek a korábbi DIN szabványokban, így szélesebb lehetőségeket kínál a felhasználók számára.

Átmeneti időszak és együttélés:

Átmeneti időszak: Míg néhány DIN karimaszabványt felváltott a DIN EN 1092-1, mások továbbra is együtt léteznek a régóta fennálló termékszabványok változásából adódó kihívások miatt.

Együttélés: A karimák megfelelhetnek a régi DIN szabványoknak, az új DIN EN 1092-1 szabványnak vagy mindkettőnek, a gyártótól és a regionális követelményektől függően.
