Mi az a csőkarimák?
Karimák Általános
A karimákat csövek, szelepek, szivattyúk és egyéb berendezések csatlakoztatására használják csővezetékrendszer felépítéséhez. Ezenkívül megkönnyíti a tisztítást, az ellenőrzést és a testreszabást. A karimákat általában hegesztik vagy csavarozzák. Két karimát összecsavaroznak, és közöttük egy tömítőanyagot hoznak létre, hogy karimás csomópontot hozzanak létre.

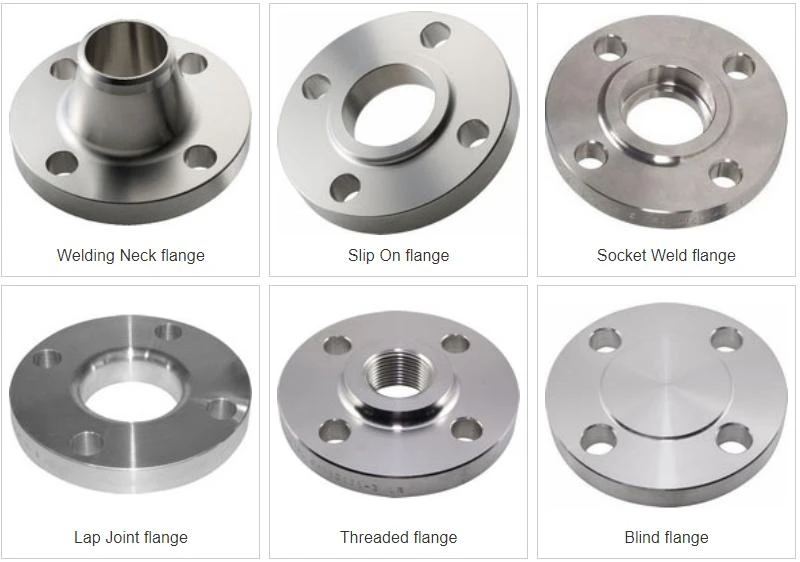

A Petro-ban és a vegyiparban leggyakrabban használt karimatípusok.
A lapcsuklós karima kivételével minden típus emelt karimafelülettel van ellátva.
Alkatrészek karimákhoz
A csőkarimák sokféle anyagból készülnek, beleértve a rozsdamentes acélt, öntöttvasat, alumíniumot, sárgarézből, bronzból és műanyagból, de a leggyakoribb anyag a kovácsolt és megmunkált szénacél.
Ezenkívül speciális alkalmazásokhoz a karimákat, például a szerelvényeket és a csöveket, belül gyakran teljesen eltérő minőségű anyagrétegekkel bélelik ki, mint maguk a karimák.
A legtöbb esetben a karima anyagát a cső kiválasztása során határozzák meg; a karimák jellemzően ugyanabból az anyagból készülnek, mint a cső.
Eltérő rendelkezés hiányában az ezen a weboldalon szereplő összes karima megfelel az ASME és az ASTM szabványoknak. Az ASME B16.5 a méreteket, mérettűréseket stb. tárgyalja, míg az ASTM a különféle anyagjellemzőket írja le.
Mérések a karimákhoz
Minden ASME B16.5 karima meghatározott méretekkel rendelkezik. Ha egy rajzoló Japánban, egy munka előkészítő Kanadában vagy egy csőszerelő Ausztráliában az NPS 6, Class 150, Schedule 40 ASME B16.5 hegesztőnyak karimára hivatkozik, akkor az alábbi képen látható karimára hivatkozik.
Ha a karimát megrendelik, a szállító tudni akarja az anyag minőségét. Az ASTM A105 egy szénacél kovácsolt karima, míg az A182 egy rozsdamentes acélból készült kovácsolt karima.
Ezért a beszállítónak adott helyes megrendelésnek két szabványt kell meghatároznia.
Hegesztőnyak karima NPS 6, Class 150, Schedule 40, ASME B16.5 / ASTM A105
A - Ø192,1|OD - Ø168,3|L - Ø22,4|ID - Ø154,1|G - Ø215,9|K - Ø241,3|D - Ø279,4|B - 25.4|H - 88.9|RF magasság - 1.6
A fenti karimán 8 csavarlyuk és 37,5 fokos hegesztési ferde (piros kör) található. Minden megadott méret milliméterben értendő. A megemelt felületet (RF) nem kell megadni, mert az ASME B16.5 minden karimát alapkivitelben emelt felülettel szállítjuk. Csak más kialakítást kell megadni (Ring Type Joint (RTJ), Flat Face (FF) stb.
Karimás csavaros csatlakozások
A csavaros karimás csatlakozás számos összetett elem keveréke (karima, csavarok, tömítések, folyamat, hőmérséklet, nyomás, közeg). Mindezek a tényezők összefüggenek egymással, és a jó eredmény elérése érdekében egymástól függenek.
A karimás kötés megbízhatósága szempontjából kritikus a kötéskészítési eljárás kompetens irányítása.

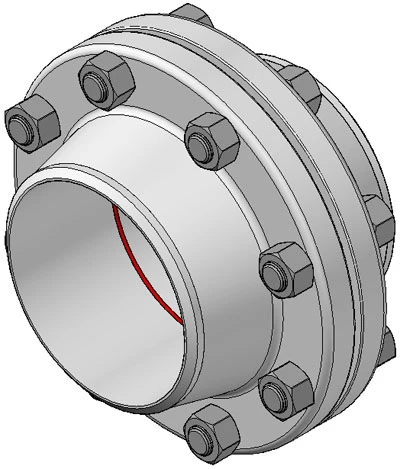

Tipikus csavaros karimás csatlakozás
Évekkel ezelőtt az ipar felismerte a telepítés és összeszerelés fontosságát.
Európában a hangsúly azon volt, hogy a közös készítést képzett és hitelesített szakértők végezzék, és ennek eredményeként elkészült a TS EN 1591 4. rész, egy európai műszaki szabvány. Ez a szabvány vonatkozik a csavarozási technikusokra és felügyelőikre, a felelős mérnökökre, akik eltávolítják, összeszerelik és meghúzzák bármely konfigurációjú, létfontosságú üzemi nyomás alatti rendszerek csavarkötéseit.
A szabvány módszertant ad a karimás kötések gyártásával és szétszerelésével foglalkozó technikusok képzésére és értékelésére, és összevethető a nyomástartó edényes munkát végző hegesztők képzési követelményeivel. Közzététele rávilágít a hézagkészítési folyamat hozzáértő felügyeletének jelentőségére a karima szivárgásmentes működésében.
A csavarozott karimás csatlakozás több okból is szivároghat, beleértve a tömítést is.
Még akkor is, ha a csavarkötésű karimás csatlakozás összes, egymással összefüggő alkatrésze tökéletes összhangban működik, az egyetlen legfontosabb tényező, amely meghatározza a csavarkötéses karimás csatlakozás sikerét vagy kudarcát, az lesz, hogy a telepítő figyelme a megfelelő szerelési és összeszerelési eljárásokra irányul. Ha helyesen hajtják végre, a szerelvény szivárgásmentes marad a tervezett élettartama alatt.
Még mindig számos speciális karima van, mint pl.
Mi az a karimás szerelvény?
A karimás szerelvények két vagy több cső csatlakoztatására szolgálnak. Minden csőnek rendelkeznie kell egy karimával, amely egy megemelt gerinc, amely a cső külső kerülete körül megy. Csavarok, bilincsek vagy egyéb rögzítőelemek segítségével a szerelők összenyomással egyesítik a két karimát. A hagyományos menetes csatlakozók, hegesztés vagy forrasztás helyett karimás idom is használható. Bizonyos típusú karimákat hegesztéssel vagy forrasztással kombinálnak, hogy erősebb csőkötést kapjanak.
Funkciójuk vagy megjelenésük alapján a különböző típusú karimás szerelvények megkülönböztethetők egymástól. A rendkívül nagy csöveken vagy gázvezetékeken használt szerelvények sima felületű karimával és egymás után előfúrt lyukakkal rendelkeznek. Ha ezek közül a karimás szerelvények közül kettőt összekapcsolnak, csavarokat helyeznek a karimák furataiba, hogy robusztus, hosszú élettartamú kapcsolatot hozzon létre. A nagynyomású alkalmazásoknál kúpos nyakú karimás szerelvényt használhatnak. Ez a csatlakozási forma jellemzően hegesztést és csavarozást is igényel, hogy ellenálljon a cső tartalma által kifejtett hatalmas nyomásnak.
Azok a szerelők, akiknek a helyszínen karimás idomot kell beépíteniük, választhatnak egy menetes idomot, amelynek belső menetei hasonlóak a legtöbb cső végén találhatóakhoz. Ez lehetővé teszi, hogy a szerelő egyszerűen rácsavarja a szerelvényt a csőre, hogy rögzítse azt. A menetes szerelvény megkönnyíti a dolgozók számára, hogy a gyors javításhoz szükséges méretre vágják a csöveket, majd meneteket készítsenek a végükön egy csőbefűző segítségével a karima elhelyezéséhez.
A karimás szerelvények rendeltetésüktől függően többféle profillal rendelkezhetnek. Két cső szögben történő összekapcsolásához a könyökidomok ívesek, mindkét végén karimákkal a stabilabb csatlakozás érdekében. A póló alakú karimás idom két csövet köt össze egyetlen menetben egy merőleges csővel, míg az Y alakú idom három, három szögben futó csövet köt össze. Egyes karimás szerelvények négyirányú vagy kereszt alakúak lehetnek, hogy négy független csövet engedélyezzenek.
Számos karimás szerelvényt használnak speciális tömítésekkel együtt, hogy elkerüljék a szivárgást két cső csatlakozásánál. Ezeket a tömítéseket néha "O-gyűrűknek" nevezik, és gumiból vagy szintetikus anyagokból készülnek. Ha a karimás szerelvényeket rendkívül pontos tűréshatárokkal gyártják, és a karima felülete nagyon sima, előfordulhat, hogy a szivárgásmegelőzés nem igényel tömítést. Bizonyos körülmények között az O-gyűrű helyett zsírt vagy kenőanyagot lehet használni a karimák közötti hézagok tömítésére.
