A felületi érdesség az alkatrész felületének átlagos textúrájának mértéke, ezek közül az egyik legelterjedtebb az Ra (Roughness átlag), amely a felület magassági és mélységei közötti különbségekből származik. Az Ra felületi érdesség mérése mikroszkopikusan történik, és általában mikrométerben (x 10~⁶ m) van megadva. A felületi érdesség itt az alkatrész megmunkált felületi textúráját jelenti.
A felületi érdesség értékeket előre meg kell tervezni. A gyártásban az ISO 4287 szerint ipari szabványnak minősülő konkrét Ra értékek vannak. Ezek azok az értékek, amelyeket a CNC megmunkálás során lehet megadni. 25 um és 0,025 um között mozog, és mindenféle gyártási és utófeldolgozási műveletre vonatkoznak.
|
USA Ra (um) |
USA Ra (mikro hüvelyk) |
USA RMS (mikrohüvelyk) |
Megmunkálási befejezési módszer |
|
50.0 |
2000 |
2200 |
A legdurvább megmunkálású vagy jó durva öntőfelületek |
|
25.0 |
1000 |
1100 |
A megmunkálási nyomok nagyon nyilvánvalóak. Durva esztergálás, fúrás, tervezés, fúrás. |
|
12.5 |
500 |
550 |
A megmunkálási nyomok nyilvánvalóak. Nagyoló esztergálás, tervezés, marás, fúrás. |
|
8.00 |
320 |
352 |
Megmunkálási nyomok láthatók. Normál esztergálás, fúrás, tervezés, fúrás, köszörülés. |
|
6.30 |
250 |
275 |
|
|
5.00 |
200 |
220 |
A megmunkálási nyomok nem nyilvánvalóak, de láthatóak. Normál turninq. borinq. planninq. drillinq, qrindinq. |
|
4.00 |
160 |
176 |
|
|
3.20 |
125 |
137.5 |
|
|
2.50 |
100 |
110 |
A megmunkálási nyomok elmosódnak, de az irány nyilvánvaló. Számvezérelt esztergálás, fúrás, tervezés, fúrás, köszörülés. |
|
2.00 |
80 |
88 |
|
|
1.60 |
63 |
69.3 |
|
|
1.25 |
50 |
55 |
A megmunkálási jelek irány elmosódása, de még látható. Számvezérelt esztergálás, fúrás, tervezés, fúrás, köszörülés. |
|
1.00 |
40 |
44 |
|
|
0.80 |
32 |
35.2 |
|
|
0.63 |
25 |
27.5 |
A megmunkálási jelek iránya elmosódott. Reaminq, qrindinq, borinq, rollinq. |
|
0.50 |
20 |
22 |
|
|
0.40 |
16 |
17.6 |
|
|
0.20 |
12.5 |
13.75 |
A megmunkálási irányok láthatatlanok. Köszörülés, szuper megmunkálás. |
| 10 | 11 | ||
| 8 | 8.8 | ||
|
0.10 |
4 |
4.4 |
Felülete sötét fényes. Szuper megmunkálás. |

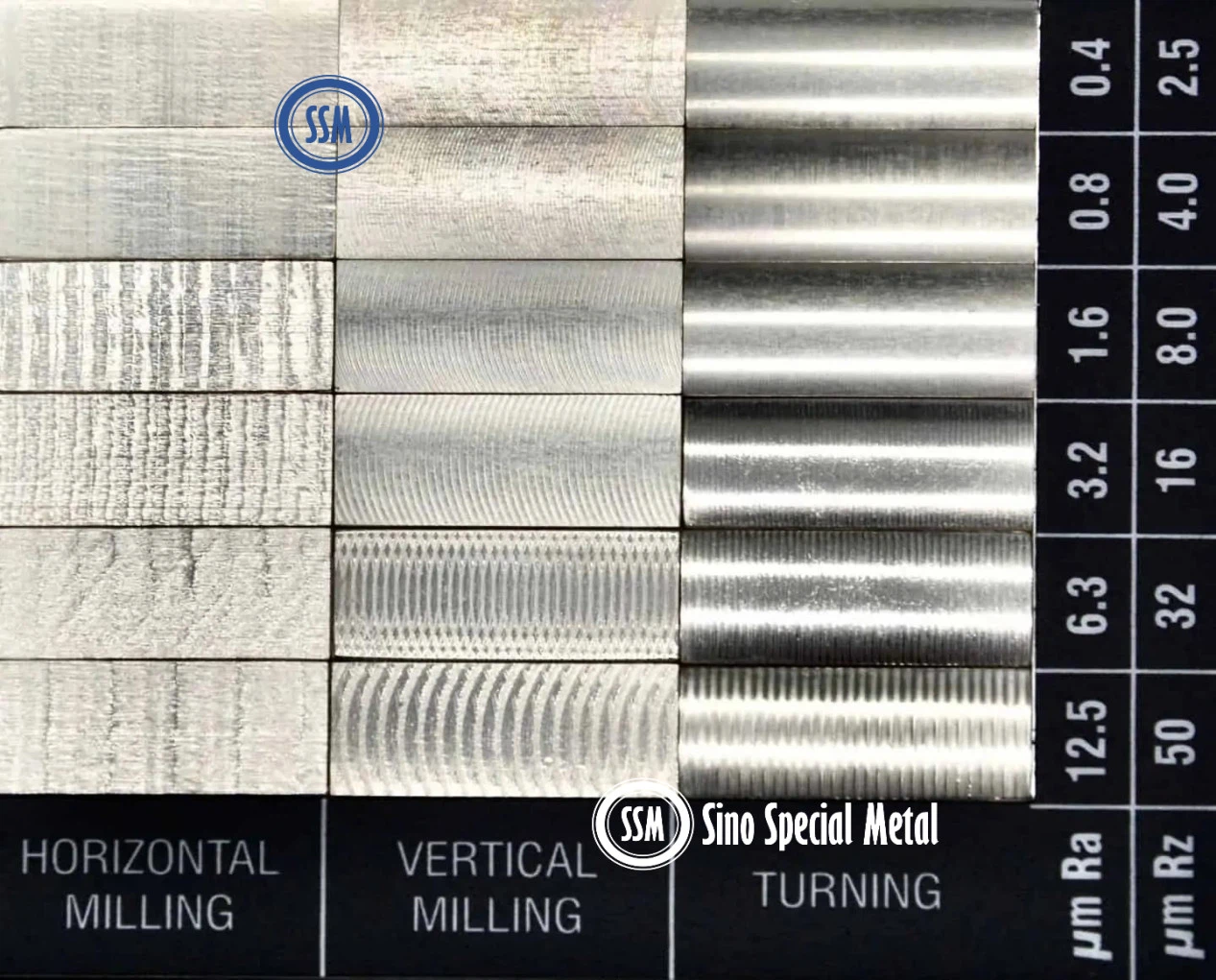

Négy felületi érdesség szintje van, amelyek egyben a CNC megmunkálási alkalmazásokhoz tipikusan meghatározott értékek:
3,2 μm Ra
1,6 μm Ra
0.8 μm Ra
0.4 μm Ra
Minél alacsonyabb az Ra érték, annál több megmunkálási erőfeszítésre/műveletre és minőségellenőrzésre lesz szükség. Ezért a kisebb felületi érdességeket csak szükség esetén szabad megadni.
Ellenkező esetben jelentősen megnövelhetik a megmunkálási költségeket és időt.
Az utófeldolgozási műveleteket általában nem alkalmazzák, ha speciális felületi érdesség értékekre van szükség. Ez azért van, mert ezek a műveletek nem szabályozhatók pontosan, és befolyásolhatják az alkatrészek mérettűrését.
3,2 μm Ra
A 3,2 μm Ra az ajánlott maximális felületi érdesség feszültségnek, terhelésnek és vibrációnak kitett alkatrészeknél. Mozgó felületek párosítására is használható, ha a terhelés enyhe és a mozgás lassú. Megmunkálása nagy sebességgel, finom előtolással és könnyű vágással történik.
1,6 μm Ra
Általában ezzel az opcióval csak enyhén látható vágásnyomok vannak. Ez az Ra besorolás szoros illeszkedéshez és igénybevett alkatrészekhez ajánlott, és elegendő a lassan mozgó és könnyű teherbíró felületekhez. Azonban nem alkalmas gyorsan forgó és erős vibrációnak kitett alkatrészekhez. Ez a felületi érdesség nagy sebességgel, finom előtolásokkal és könnyű vágással, ellenőrzött körülmények között érhető el.
0.8 μm Ra
Ez a kiváló minőségű felületkezelés nagyon szoros ellenőrzést igényel a gyártáshoz, és többe kerül. Olyan alkatrészekhez szükséges, amelyek feszültségkoncentrációnak vannak kitéve. Ha a mozgás alkalmi és a terhelések csekélyek, akkor csapágyazásra használható.
0.4 μm Ra
ő a legfinomabb (technikai értelemben "legkevésbé érdes") és a legjobb minőségű felületi érdesség, amelyet kínálnak. Alkalmas olyan alkatrészekhez, amelyek nagy feszültségnek vagy igénybevételnek vannak kitéve. Gyorsan forgó alkatrészekhez, például csapágyakhoz és tengelyekhez is szükséges. Ennek a felületi érdességnek a gyártása igényel a legtöbb erőfeszítést, és csak akkor kell megadni, ha a simaság elsődleges fontosságú.
