Az ASME B16.47 az NPS 26-tól NPS 60-ig terjedő méretű csőkarimák nyomás-hőmérséklet-besorolására, anyagokra, méretekre, tűrésekre, jelölésekre és tesztelésre vonatkozik.
Tartalmazza a 75, 150, 300, 400, 600 és 900 osztályozási osztályú karimákat, amelyek követelményei mind SI (metrikus) és US szokásos mértékegységekben vannak megadva, átmérővel
a csavarok és a karimás csavarlyukak hüvelykegységben kifejezve.
Ez a szabvány erre korlátozódik
a) öntött vagy kovácsolt anyagokból készült karimák.
b) öntött, kovácsolt vagy lemezes anyagokból készült vakkarimák.
Ez a szabvány tartalmazza a karimás csavarozásra, a karimás tömítésekre és a karimás csatlakozásokra vonatkozó követelményeket és ajánlásokat is.
Az ASME B16.47 két karimaméret-sorozatot biztosít.
Az A sorozat az általános használatú karimák karimaméreteit határozza meg. A B sorozat a kompakt karimák karimaméreteit határozza meg, amelyek a legtöbb esetben kisebb csavarkör átmérőjűek, mint az A sorozatú karimák.
Ez a két karimasorozat általában nem cserélhető fel. A felhasználónak tudomásul kell vennie, hogy egyes karimás szelepek, a karimák közé csavarozott berendezések és a karimás felszerelések ezeknek a karimáknak csak egy sorozatával kompatibilisek.
|
ASME B16.5 |
Az ASME B16.5 szabvány lefedi az acélcsőkarimákat és karimás szerelvényeket NPS 1/2-től NPS 24 metrikus/inch-ig a 150-es és 2500-as osztályig. Lefedi a nyomás-hőmérséklet-értékeket, az anyagokat, a méreteket, a tűréseket, a jelölést, a tesztelést és a módszereket. nyílások kijelölése csőkarimák és karimás szerelvények számára. |
|
ASME B16.47 |
Nagyobb méretek esetén az ASME B16.47 szabvány lefedi a nyomás-hőmérséklet minősítéseket, az anyagokat, a méreteket, a tűréshatárokat, a jelölést és a csőkarimák vizsgálatát az NPS 26-tól NPS 60-ig terjedő méretben, valamint a 75, 150, 300, 400, 600 és osztályok osztályozásában. 900. |
|
ASME B16.47 A sorozat |
ASME B16.47 B sorozat |
|
Az MSS SP-44 karimák ASME B16.47 Series A karimák |
Az API 605 karimák ASME B16.47 Series B karimákként vannak jelölve |
|
Az ASME B16 47 A sorozatú karimák sokkal vastagabbak, nehezebbek és erősebbek, mint a B sorozatú karimák, azonos méretű és nyomású, így nagyobb külső terhelésnek is ellenállnak, mint a B sorozatú karimák. |
Az ASME B16.47 B sorozatú karimák több, de kisebb rögzítőelemet (csavarokat és anyákat) igényelnek, mint az A sorozatú karimák, és kisebb a csavarkör átmérője, mint az A sorozatú karimáké. |
|
Mind az A, mind a B sorozatú szabványok hegesztési nyakkarimákat és vakkarimákat határoznak meg emelt felületű (RF) típusban, de csak az A sorozat határozza meg a gyűrűs típusú csatlakozásokat (RTJ) a 300-as osztálytól a 900-as osztályig ezen a szabványon belül. |
|
|
Kereskedelmi szempontból az ASME B16.47 A sorozatú karimák drágábbak, mint az ASME B16 47 Series B karimák. |
|
|
A legtöbb csővezeték felhasználó vagy tervező választhatja az A sorozatú karimákat az új csővezetékhez vagy berendezéshez. |
De ha valamilyen felújítást, cserét vagy nem kritikus csővezeték-tervezést végez, a B sorozatú karimák népszerűbbek. |
Mi a különbség az ASME B16.47 és a 16.45 karimák között?
Az ASME B16.5 szabvány lefedi az acélcsőkarimákat és karimás szerelvényeket NPS 1/2-től NPS 24 metrikus/inch-ig a 150-es és 2500-as osztályig. Lefedi a nyomás-hőmérséklet-értékeket, az anyagokat, a méreteket, a tűréseket, a jelölést, a tesztelést és a módszereket. nyílások kijelölése csőkarimák és karimás szerelvények számára. Két nagyon fontos karimát, például a hegesztett nyakkarimát és a vakkarimát nagyon gyakran használják a csőrendszerekben. A „B16.5” vagy „B16 5” kifejezés felcserélhetőséget használ, és ugyanazt a szabványt jelenti. A szabványos ASME B16 5 (ANSI B16 5) azonban csak 24 hüvelyk méretig fedi le. Nagyobb méretek esetén az ASME B16.47 szabvány lefedi a nyomás-hőmérséklet minősítéseket, az anyagokat, a méreteket, a tűréshatárokat, a jelölést és a csőkarimák vizsgálatát az NPS 26-tól NPS 60-ig terjedő méretben, valamint a 75, 150, 300, 400, 600 és osztályok osztályozásában. 900.
Következtetések:
A szabványos hegesztési nyak, csúszó, vak stb. karimákat a B16.5 szabvány fedi 24" névleges csőméretig. A 26" és nagyobb méreteket a B16.47 sorozat A vagy B sorozat fedi a hegesztőnyak és vakkarimák esetében. Az A sorozatú karima nehezebb, vastagabb és többe kerül, míg a B sorozatú karimán több csavarlyuk található, és könnyebb, olcsóbb, mint az A sorozat. Az API605 karima és a B sorozatú karima ugyanaz.
Lásd az alábbi dokumentumokat a két fő szabvány (B16.5 és B16.47) peremméreteinek összehasonlításához.

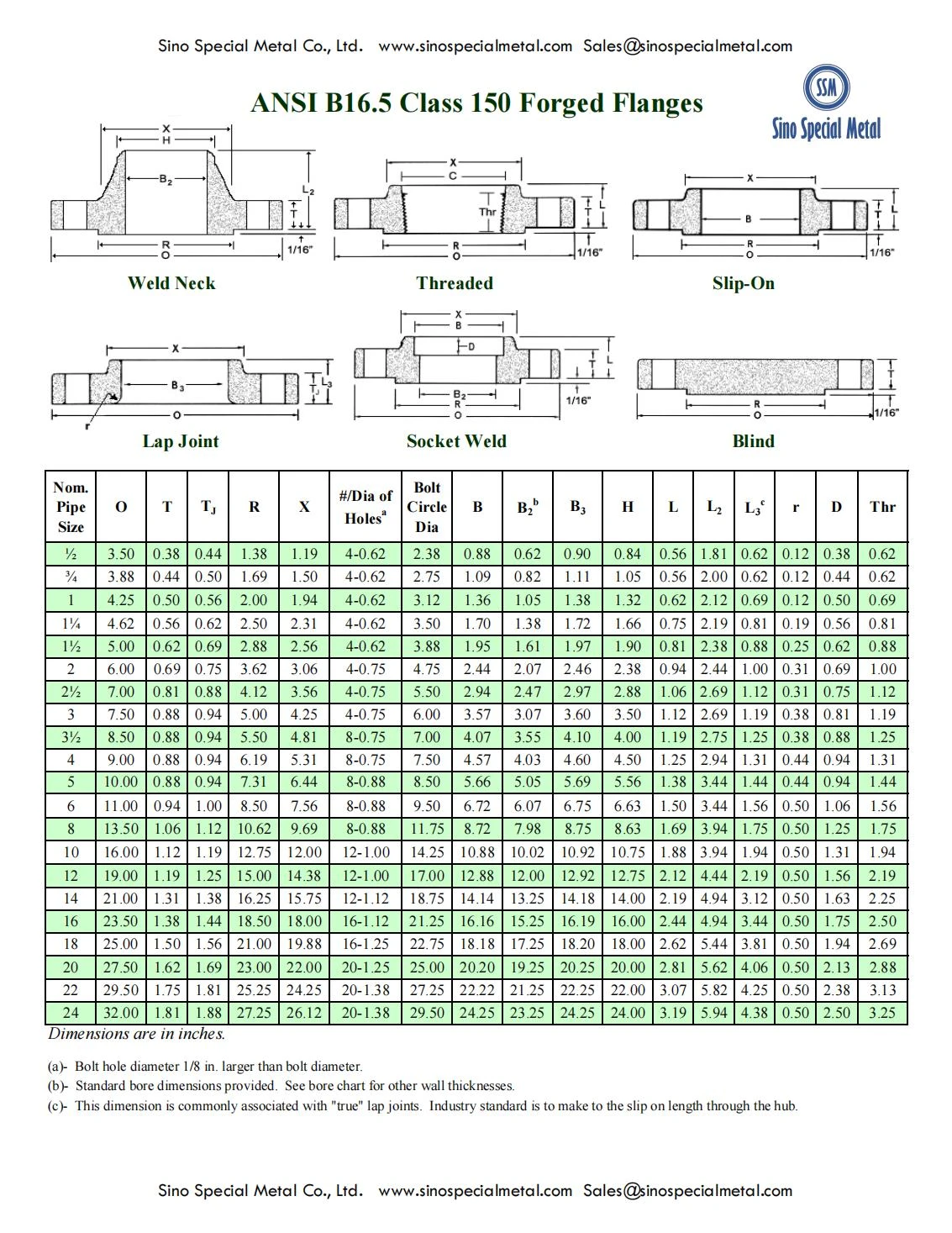

A karima méretei az ASME B 16 5 szabvány szerint a 150# hegesztőnyak karimához, vakkarimához, sliponhoz, socketweld és lapcsuklós karimához
A karima méretei az ASME B{0}} sorozat A szabványa szerint 150 #-os hegesztési nyakhoz és vakkarimához
A karima méretei az ASME B 16.47 B sorozat szabványa szerint 150# hegesztési nyakhoz és vakkarimához
